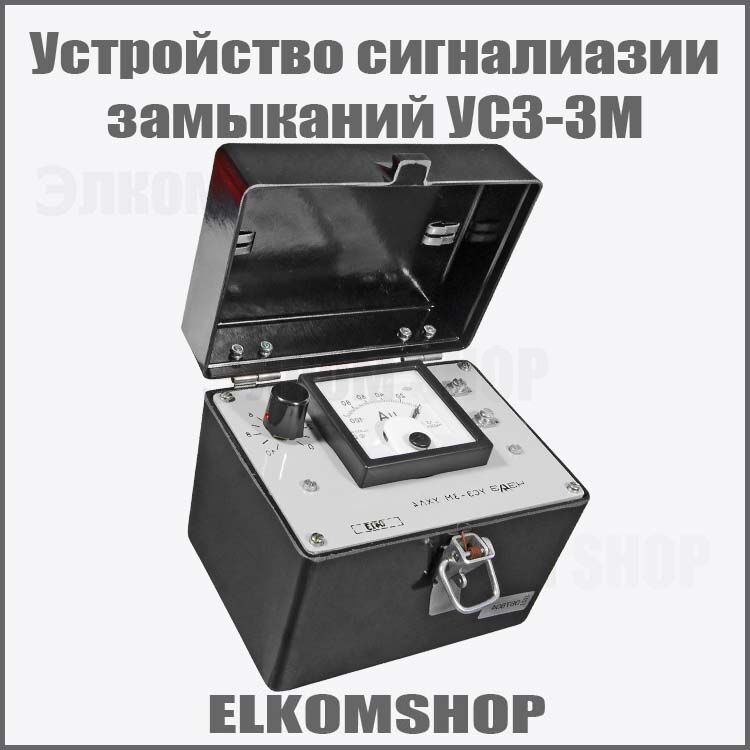

УСЗ-3М устройство сигнализации замыканий
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Реле УСЗ-3М - устройство сигнализации однофазных замыканий на землю переносное предназначено для определения поврежденного присоединения или его участка при однофазных замыканиях на землю в компенсированных сетях напряжением 6-10 кВ.
Структура условного обозначения
- УСЗ-3М УХЛ4:
- УСЗ -устройство сигнализации замыканий;
- 3М - номер конструктивной модификации;
- УЛХ4 - климатическое исполнение
Конструкция реле сигнализации УСЗ-3М
Регулировка чувствительности устройства УСЗ 3М - плавная.
Устройство типа УСЗМ 3М выполнено переносным и предназначено для использования с трансформаторами тока нулевой последовательности (ТТНП); имеется возможность установки его на панели.
Диапазон рабочих температур окружающего воздуха УСЗ 3М от минус 40 до плюс 40 °С для исполнения УХЛ4. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Hz с максимальным ускорением 0,25 g.
Степень защиты оболочки реле УСЗ-3М - IP40, а контактных зажимов для присоединения к устройству сигнализации УСЗ-3М внешних проводников – IP00 по ГОСТ 14255-69.
